تستخدم ماكينة الجدل الأنبوبية من سلسلة JGG دوران جسم التجديل الأنبوبي لإنتاج الموصلات المجدولة. وبفضل تزويدها بعدة محركات قيادة مستقلة للتحكم في الوحدات الوظيفية المختلفة، توفر ماكينة التجديل تشغيلًا مرنًا وتحكمًا دقيقًا في عملية الإنتاج. تُستخدم هذه الماكينة لتجديل موصلات الألمنيوم وسبائك الألمنيوم والنحاس والموصلات الفولاذية المغلفة بالألمنيوم والحبال السلكية الفولاذية.

المواصفات
ماكينة جدل أنبوبية سلسلة JGG
الموديل قطر السلك المفرد (مم) قطر الموصل المجدول (مم) السرعة القصوى للدوران (دورة/دقيقة) السرعة القصوى للخط (متر/دقيقة)
JGG500/6 النحاس، الفولاذ: 1.3–3.5 مم الألمنيوم: 1.7–4.6 مم 15 650 90
JGG630/6 النحاس: 2.0–5.0 مم الألمنيوم: 2.5–5.0 مم الفولاذ: 1.8–4.5 مم 15 600 90
JGG630/12 النحاس: 2.0–5.0 مم الألمنيوم: 2.5–5.0 مم الفولاذ: 1.8–4.5 مم 15 450 70
ماكينة جدل أنبوبية سلسلة JGG+1
الموديل قطر السلك المفرد (مم) قطر الموصل المجدول (مم) السرعة القصوى للدوران (دورة/دقيقة) السرعة القصوى للخط (متر/دقيقة)
JGG500/12+1000/ النحاس، الفولاذ: 1.3–3.5 مم الألمنيوم: 1.7–4.6 مم 23 300 60
JGG630/12+1250/1 النحاس: 2.0–5.0 مم الألمنيوم: 2.5–5.0 مم الفولاذ: 1.8–4.5 مم 25 240 60
JGG630/18+1400/1 النحاس: 2.0–5.0 مم الألمنيوم: 2.5–5.0 مم الفولاذ: 1.8–4.5 مم 35 200 60
مكونات الماكينة

المكونات القياسية

  • حامل فك اللف
  • ماكينة جدل أنبوبية
  • محطة زيت التزييت
  • حامل القالب
  • علبة التروس
  • نظام الأسطوانات
  • حامل السحب واللف من نوع العمود مع نظام الترتيب العرضي
  • نظام التحكم بسرعة التيار المستمر
  • نظام التحكم PLC من سيمنس
  • شاشة تشغيل HMI تعمل باللمس
  • خزانة التحكم الكهربائية
  • وحدة تحكم المشغل

المعدات الاختيارية

  • نظام التحكم بتغيير التردد للتيار المتردد VFD
  • نظام السحب واللف العلوي من النوع البوابي مع نظام الترتيب العرضي
المميزات

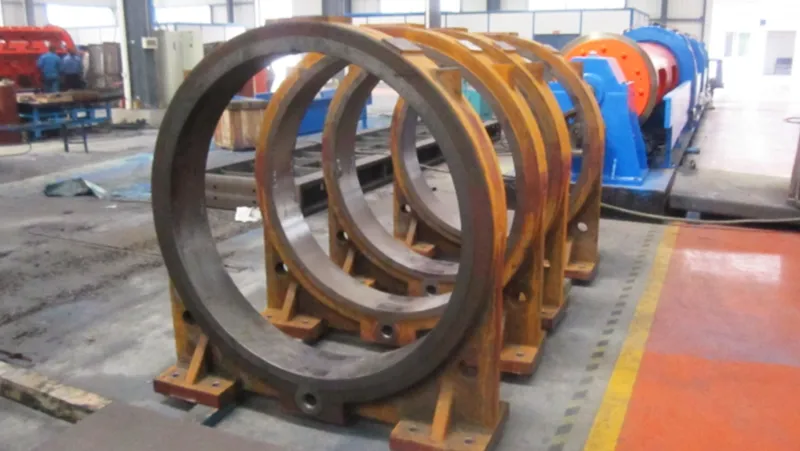

  • تعتمد ماكينة الجدل الأنبوبية سلسلة JGG630 على جسم تجديل دوار مدعوم بثلاثة محامل كبيرة أو أكثر، مما يحسن سرعة التشغيل واستقرار الحركة ويطيل عمر خدمة المحامل.

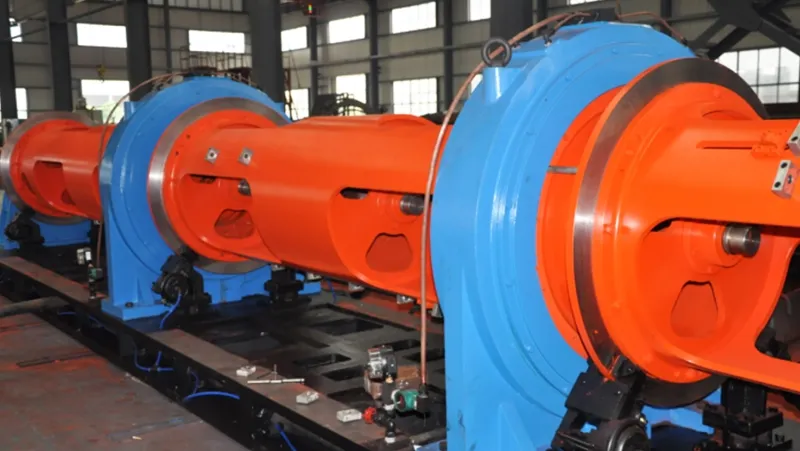

  • يتميز الجسم الأنبوبي بتصميم ثلاثي النوافذ. وبعد اللحام المتكامل، يخضع لفحص كشف العيوب ومعالجة حرارية لتخفيف الإجهادات. كما تضمن المعالجة الدقيقة للأسطح الداخلية والخارجية صلابة عالية، وتوافقًا محوريًا ممتازًا، واتزانًا ديناميكيًا موثوقًا.

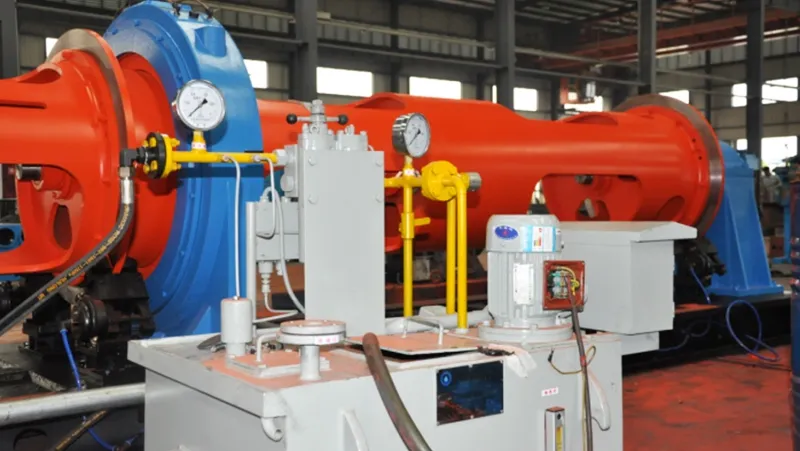

  • يتم تشحيم المحامل الكبيرة من خلال محطة تزييت مخصصة، مما يوفر أداء تزييت ممتازًا. كما يضمن تصميم مانع التسرب المتاهة إحكامًا موثوقًا ويمنع تسرب زيت التزييت.

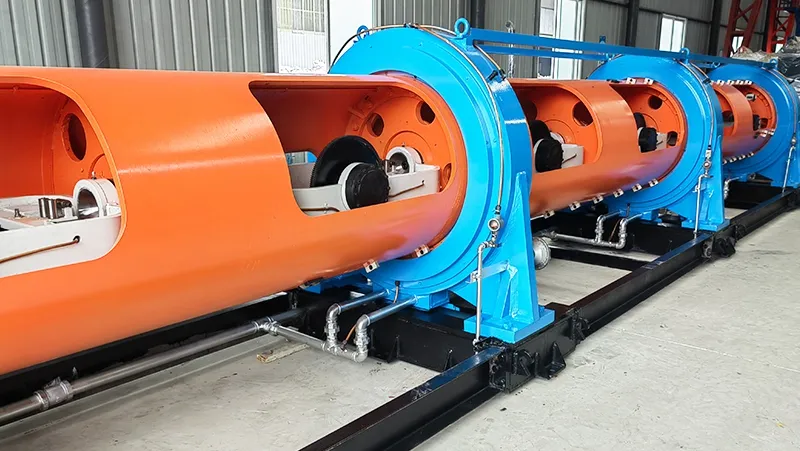

  • يتم تصنيع قاعدة ماكينة التجديل من مكونات مسبوكة ومعالجتها حراريًا لتحسين امتصاص الاهتزازات واستقرار التشغيل، مع تسهيل عمليات التركيب والتشغيل والنقل.
  • يتم دعم طرفي الجسم الأنبوبي بواسطة محامل مساعدة مثبتة داخل صناديق المحامل، مما يضمن دقة تركيب عالية وتشغيلًا سلسًا للماكينة.
  • يعتمد نظام الأسطوانات على تصميم ثنائي الأسطوانات، بينما يجمع عداد القياس بين وظائف قياس الطول الميكانيكية والإلكترونية.

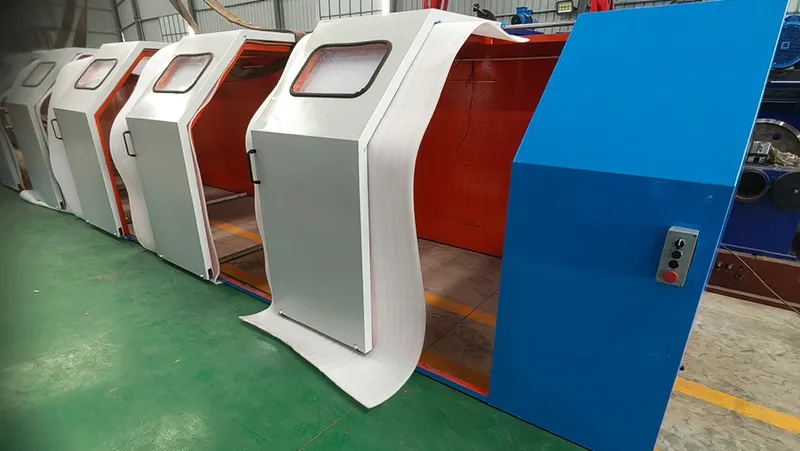

  • يتميز غطاء الحماية الآمن بهيكل منزلق مصنوع من ألواح شبكية فولاذية مشكلة بالضغط، مما يوفر حماية عملية وسهولة في الوصول أثناء التشغيل والصيانة.
  • تدمج الماكينة بين التقنيات الميكانيكية والكهربائية وتقنيات الأتمتة ضمن منصة تحكم واحدة، مع وظائف إنذار الأعطال والإيقاف التلقائي لتحسين سلامة التشغيل وموثوقيته.
