ماكينات تجميع كابلات الأزواج المفتولة

Double Twist Buncher

فيديوهات
ماكينات تجميع كابلات الأزواج المفتولة
اتصل بنا

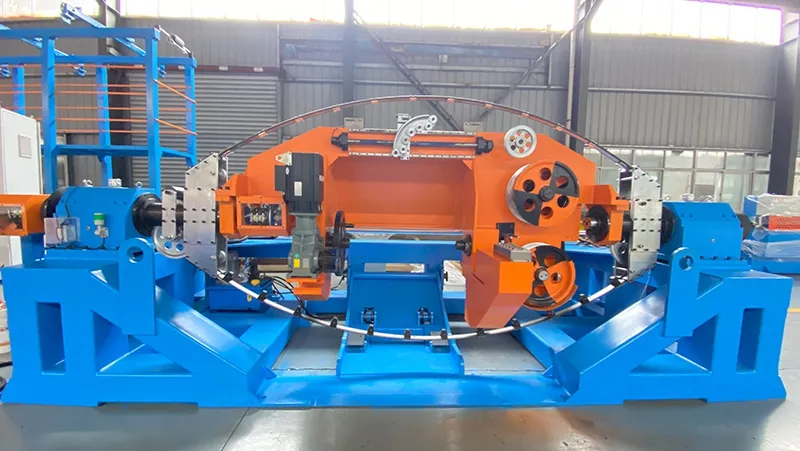

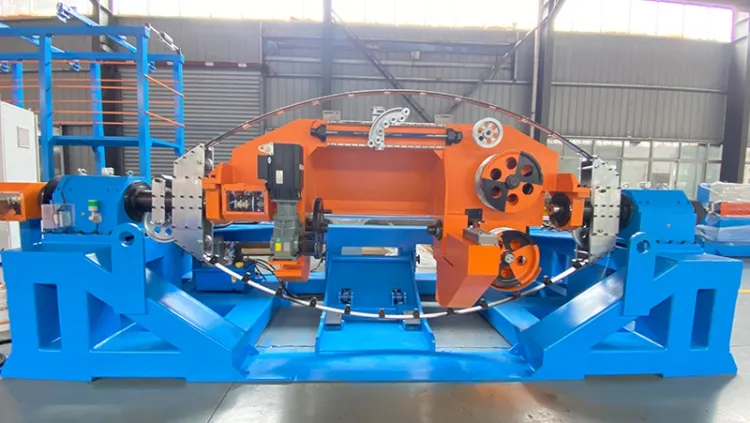

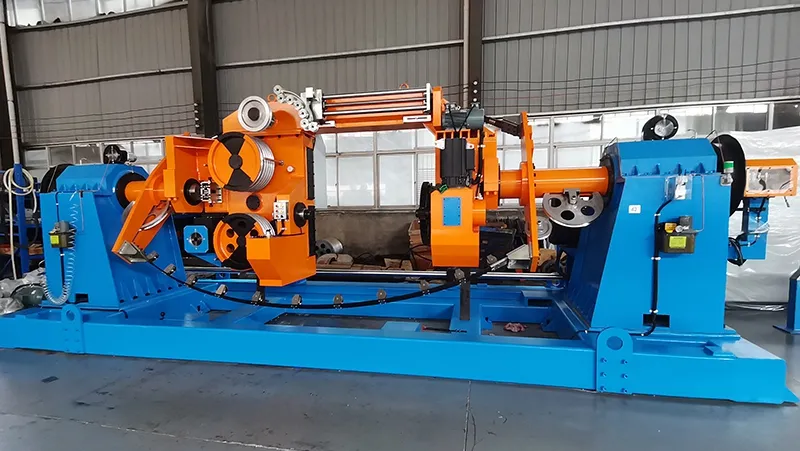

تم تصميم ماكينة الجدل والتجميع مزدوجة اللف لتجديل وتجميع عدة موصلات أو قلوب كابلات، وتُستخدم على نطاق واسع في صناعات الأسلاك والكابلات والأسلاك الإلكترونية. وهي مناسبة لتجديل الموصلات النحاسية متعددة الأسلاك وأسلاك الألمنيوم وموصلات سبائك الألمنيوم وقلوب الكابلات.
تعمل ماكينة التجديل وفق مبدأ اللف المزدوج، حيث تقوم الأقواس الدوارة ومكونات التوجيه بلف الموصلات لتشكيل هيكل مجدول وفقًا لطول خطوة التجديل واتجاهه المطلوب.
تتكون المكونات الرئيسية لماكينة الجدل مزدوج اللف من نظام فك اللف، ورأس التجميع، ونظام السحب واللف، ونظام القيادة.

المواصفات
الموديل السرعة القصوى للدوران (دورة/دقيقة) أقصى قطر للكابل (مم) أقصى وزن تحميل (كجم)
2B 3B 4B 5B 6B
⌀630mm - - - - 800 ⌀10 700
⌀1000mm 450 450 450 450 450 ⌀16 1000
⌀1250mm 360 360 360 360 360 ⌀20 2500
⌀1600mm 300 300 300 300 300 ⌀25 4500
المميزات
  • يوفر نظام التحكم PLC وشاشة اللمس تشغيلًا آليًا للماكينة، مما يضمن إنتاجًا مستقرًا وموثوقًا. كما يمكن ضبط معلمات خطوة التجديل بسهولة من خلال واجهة HMI.
  • يتم تصنيع قوس التجميع من ألياف الكربون، مما يوفر قوة عالية مع تقليل الوزن لدعم التشغيل بسرعات عالية.
  • يتم تشغيل القوس الدوار ونظام الأسطوانات ونظام السحب واللف بواسطة محركات مستقلة، مما يسمح بتحكم دقيق وأداء إنتاج مستقر.
تكرّس شركة Deyang XDG جهودها لتصميم وتصنيع ماكينات الأسلاك والكابلات، بدءًا من خطوط إنتاج الصب والدرفلة المستمرة للقضبان المعدنية وصولًا إلى سحب الأسلاك، وتجديل الكابلات والقضبان، وتشكيل الكابلات، والبثق. وبالإضافة إلى توريد معدات إنتاج الأسلاك والكابلات، نختص بتوفير حلول متكاملة تساعد مصنّعي الأسلاك والكابلات حول العالم على تحسين كفاءة الإنتاج وموثوقية التشغيل. تُستخدم معداتنا، بما في ذلك خطوط إنتاج الصب والدرفلة المستمرة (CCR)، وماكينات سحب الكابلات، وماكينات تجديل الكابلات والقضبان، وماكينات تشكيل الكابلات، بالإضافة إلى المعدات المساعدة مثل ماكينات جمع الكابلات الجاهزة وماكينات تغليف وتعبئة الكابلات، على نطاق واسع في إنتاج كابلات نقل الطاقة، والموصلات الكهربائية، وكابلات الاتصالات، وكابلات الطاقة الشمسية الكهروضوئية، وغيرها.
