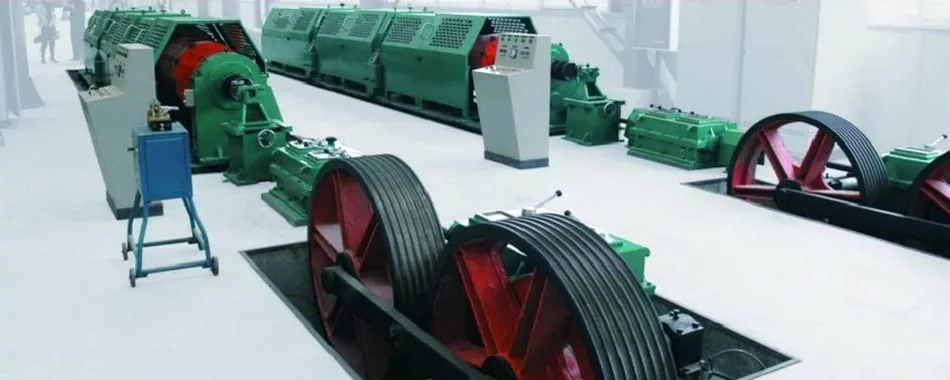

ماكينة جدل أنبوبية للكابلات (نوع البكرات الداعمة السفلية)
Tubular Strander (Underroller Type)
تستخدم ماكينة الجدل الأنبوبية من سلسلة JG دوران جسم التجديل الأنبوبي لإنتاج الموصلات المجدولة. وتتمثل ميزتها الرئيسية في هيكل الدعم بواسطة البكرات السفلية، حيث يتم دعم جسم التجديل الدوار بواسطة بكرات بدلًا من ترتيبات المحامل التقليدية. يوفر هذا التصميم تشغيلًا مستقرًا، كما أنه مناسب لتجديل موصلات الألمنيوم وسبائك الألمنيوم والموصلات النحاسية والموصلات المقواة بالصلب والحبال السلكية الفولاذية.
المواصفات
| الموديل | قطر السلك المفرد (مم) | قطر الموصل المجدول (مم) | السرعة القصوى للدوران (دورة/دقيقة) | السرعة القصوى للخط (متر/ثانية) | نوع نظام التحكم |
| النحاس: 1.0–2.5 مم الفولاذ: 1.0–2.0 مم الألمنيوم: 1.0–4.0 مم | 12 | 600 | 80 | نظام تحكم العمود الأرضي | |
| | النحاس، الفولاذ: 1.3–3.5 مم الألمنيوم: 1.7–4.6 مم | 15 | 510 | 80 | نظام تحكم العمود الأرضي |
| | النحاس، الفولاذ: 1.3–3.5 مم الألمنيوم: 1.7–4.6 مم | 15 | 350 | 70 | نظام التحكم المرن |
| | النحاس، الفولاذ: 1.3–3.5 مم الألمنيوم: 2.0–5.0 مم | 25 | 300 | 60 | نظام التحكم المرن |
| | النحاس: 2.0–5.0 مم الألمنيوم: 2.5–5.0 مم الفولاذ: 1.8–4.5 مم | 15 | 300 | 70 | نظام تحكم العمود الأرضي |
مكونات الماكينة
المكونات القياسية سلسلة JG500/6 و JG630/6
- حامل فك اللف
- ماكينة جدل أنبوبية
- حامل القالب
- علبة التروس
- نظام الأسطوانات
- حامل السحب واللف من نوع العمود مع نظام الترتيب العرضي
- نظام التحكم بسرعة التيار المستمر
- خزانة التحكم الكهربائية
- وحدة تحكم المشغل
المعدات الاختيارية
- نظام التحكم بتغيير التردد للتيار المتردد VFD
المميزات
- تعتمد ماكينة الجدل الأنبوبية من نوع الدعم بالبكرات السفلية على هيكل جسم تجديل دوار مدعوم ببكرات سفلية، مما يوفر تشغيلًا مستقرًا وأداءً موثوقًا.
- يتم تصنيع الجسم الأنبوبي من خلال اللحام المتكامل، يليه فحص كشف العيوب ومعالجة حرارية لتخفيف الإجهادات. كما تضمن المعالجة الدقيقة للأسطح الداخلية والخارجية توافقًا محوريًا عاليًا واتزانًا ديناميكيًا ممتازًا.
- يتم تصنيع قاعدة ماكينة التجديل من مكونات مسبوكة ومعالجتها حراريًا لتحسين امتصاص الاهتزازات واستقرار التشغيل، مع تسهيل عمليات التركيب والتشغيل والنقل.
- يتم دعم طرفي الماكينة الرئيسية بواسطة محامل مساعدة مثبتة داخل صناديق المحامل، مما يضمن دقة تركيب عالية وتشغيلًا سلسًا.
- يعتمد غطاء الحماية الآمن على هيكل منزلق مصنوع من ألواح شبكية فولاذية مشكلة بالضغط، مما يوفر سهولة الوصول مع الحفاظ على حماية فعالة للمشغل.
- تدمج ماكينة التجديل التقنيات الميكانيكية والكهربائية وتقنيات الأتمتة ضمن منصة تحكم واحدة. ويساعد نظام التحكم الرقمي الكامل بسرعة التيار المستمر ووظائف إنذار الأعطال والإيقاف التلقائي على تحسين سلامة الإنتاج وموثوقية المعدات.
تكرّس شركة Deyang XDG جهودها لتصميم وتصنيع ماكينات الأسلاك والكابلات، بدءًا من خطوط إنتاج الصب والدرفلة المستمرة للقضبان المعدنية وصولًا إلى سحب الأسلاك، وتجديل الكابلات والقضبان، وتشكيل الكابلات، والبثق.
وبالإضافة إلى توريد معدات إنتاج الأسلاك والكابلات، نختص بتوفير حلول متكاملة تساعد مصنّعي الأسلاك والكابلات حول العالم على تحسين كفاءة الإنتاج وموثوقية التشغيل.
تُستخدم معداتنا، بما في ذلك خطوط إنتاج الصب والدرفلة المستمرة (CCR)، وماكينات سحب الكابلات، وماكينات تجديل الكابلات والقضبان، وماكينات تشكيل الكابلات، بالإضافة إلى المعدات المساعدة مثل ماكينات جمع الكابلات الجاهزة وماكينات تغليف وتعبئة الكابلات، على نطاق واسع في إنتاج كابلات نقل الطاقة، والموصلات الكهربائية، وكابلات الاتصالات، وكابلات الطاقة الشمسية الكهروضوئية، وغيرها.
