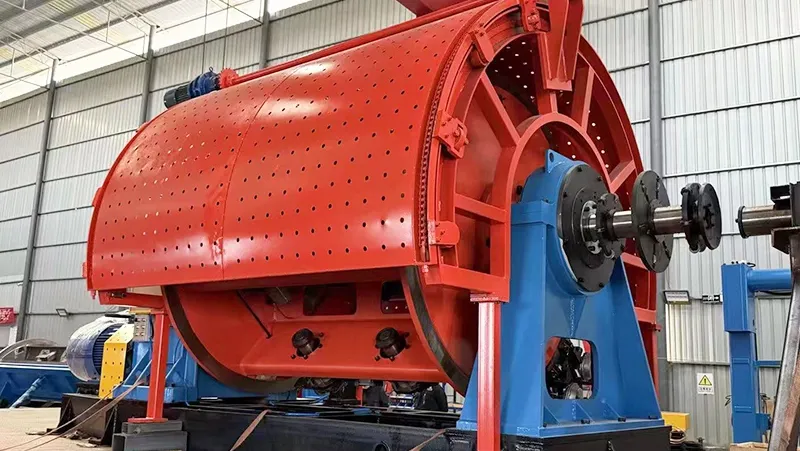

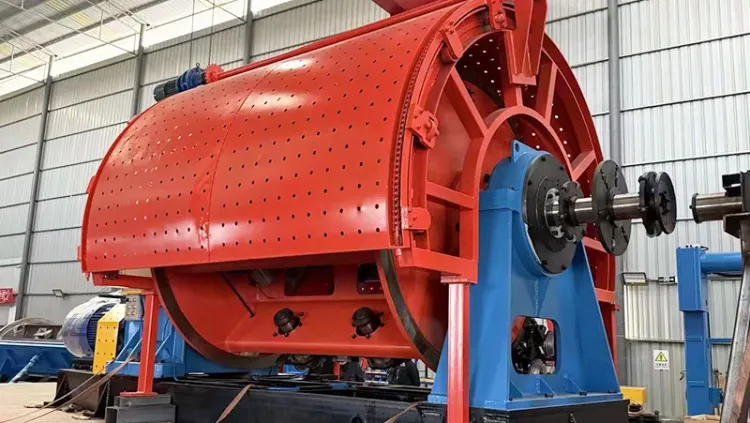

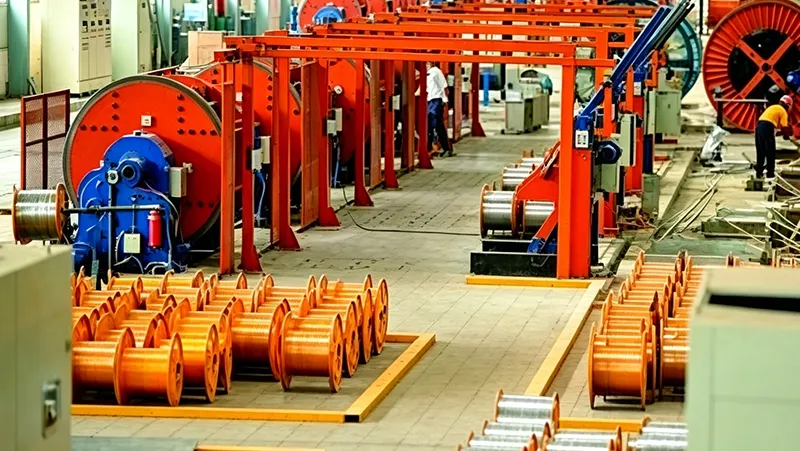

ماكينة جدل الكابلات الصلبة

Rigid Stranding Machine

ماكينة جدل الكابلات الصلبة
اتصل بنا

تم تصميم ماكينة جدل الكابلات الصلبة لتجديل الموصلات النحاسية وموصلات الألمنيوم وموصلات الألمنيوم المقواة بالصلب ACSR بدون إرجاع الالتواء. كما يمكن استخدامها لتجديل الموصلات المعزولة وضفائر الموصلات والكابلات المشكلة، مما يجعلها مناسبة لمجموعة واسعة من تطبيقات تصنيع الموصلات.

المواصفات
ماكينة جدل الكابلات الصلبة سلسلة JLK500
الموديل قطر الكابل المفرد (مم) قطر الموصل المجدول (مم) سرعة دوران قفص التجديل (دورة/دقيقة) طول خطوة التجديل (مم)
JLK500/6+12 النحاس: 1.5–4.5 مم الألمنيوم: 1.8–5.0 مم 25 190~68 35~761
JLK500/6+12+18 35 190~58 35~892
JLK500/12+18+24 45 162~49 41~1052
ماكينة جدل الكابلات الصلبة سلسلة JLK630
الموديل قطر الكابل المفرد (مم) قطر الموصل المجدول (مم) سرعة دوران قفص التجديل (دورة/دقيقة) طول خطوة التجديل (مم)
JLK630/6+12+18+24 النحاس: 1.5–4.5 مم الألمنيوم: 1.8–5.0 مم 45 207~54 38~1104
JLK630/12+18+24 45 176~54 45~1104
JLK630Z/6+12+18 النحاس: 1.5–4.5 مم الألمنيوم: 1.8–5.0 مم 35 207~64 38~930
JLK630Z/6+12+18+24 45 207~54 38~1104
JLK630Z/6+12+18+24+30 55 207~45 38~1324
JLK630Z/12+18+24 45 176~54 45~1104
JLK630Z/12+18+24+30 55 176~45 45~1324
ماكينة جدل الكابلات الصلبة سلسلة JLK710
الموديل قطر الكابل المفرد (مم) قطر الموصل المجدول (مم) سرعة دوران قفص التجديل (دورة/دقيقة) طول خطوة التجديل (مم)
JLK710×/6+12+18 الألمنيوم: 1.8–5.0 مم سلك السبائك القطر المكافئ: 2.8–6.0 مم 35 156~48 37~924
JLK710X/6+12+18+24 45 156~42 37~1041
JLK710X/12+18+24 45 132~42 44~1041
مكونات الماكينة

المكونات القياسية

  • حامل فك اللف من نوع العمود FN1600

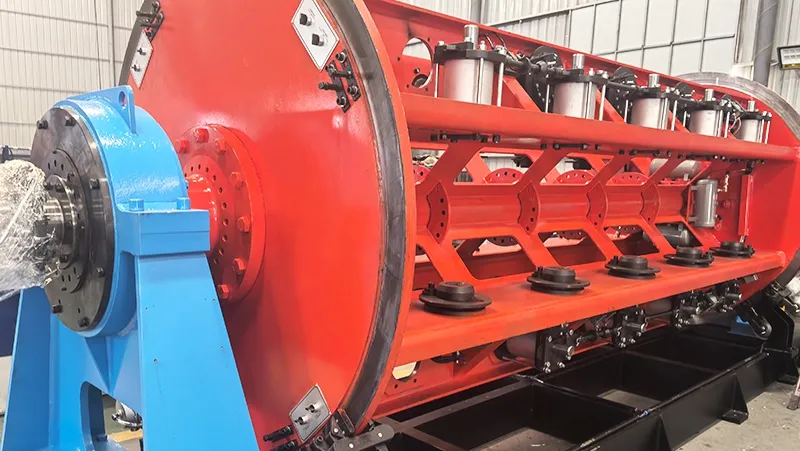

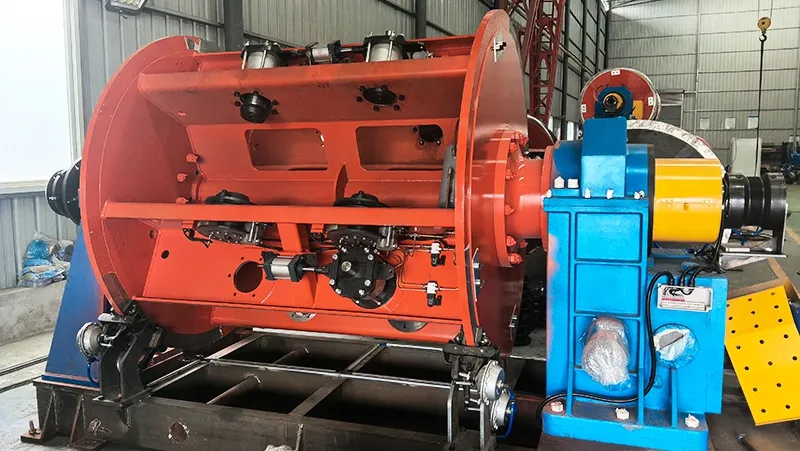

  • قفص التجديل
  • نظام تحميل وتفريغ البكرات المتكامل من نوع البكرة المفردة أو التحميل الجانبي
  • حامل قالب تجميع قابل للضبط مع وحدة الضغط
  • علبة التروس الرئيسية للتخفيض وعلبة تروس بـ 36 خطوة
  • عداد قياس الطول
  • نظام أسطوانات فصل الضفائر الطبيعي النشط المزدوج
  • حامل السحب واللف من نوع العمود مع نظام الترتيب العرضي
  • نظام التحكم بسرعة التيار المستمر
  • خزانة التحكم الكهربائية ووحدة تحكم المشغل
  • نظام حماية أمان منزلق بالدفع والسحب داخل الخط

المعدات الاختيارية

  • حامل فك اللف PND500
  • حامل فك اللف PND630
  • نظام متكامل لتحميل وتفريغ البكرات الجانبي الأفقي
  • نظام قرص تحديد موضع الموصلات المشكلة
  • نظام السحب واللف العلوي من النوع البوابي مع نظام الترتيب العرضي
  • نظام التحكم بتغيير التردد للتيار المتردد VFD
  • نظام التحكم بمحرك سيرفو
  • نظام حماية أمان منزلق بالدفع والسحب من النوع القوسي
  • نظام حماية أمان دوار بمحرك
المميزات
  • عند تزويد ماكينة التجديل بوحدة ضغط، يمكنها إنتاج موصلات نحاسية وألمنيوم مضغوطة بأشكال دائرية وشبه دائرية وقطاعية.
  • تتوفر الماكينة مع نظام تحميل بكرات مفردة أو نظام مناولة بكرات متكامل بالتحميل الجانبي، كما تتوافق ماكينة التجديل الصلب مع بكرات PND500 وPND630 وPND710.

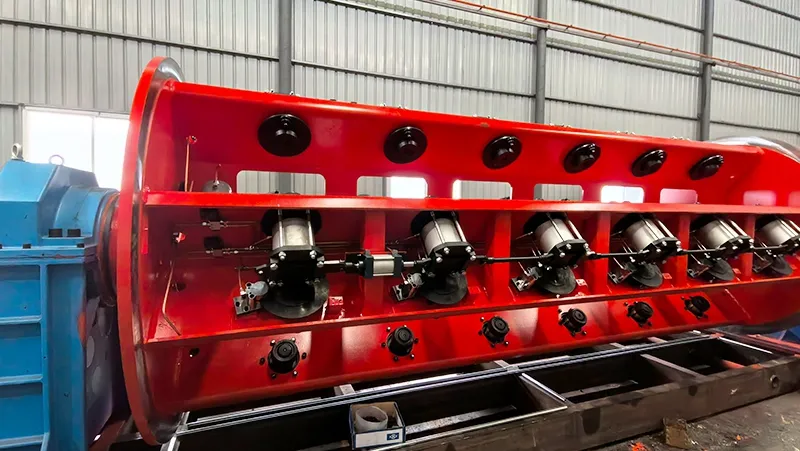

  • يتم ترتيب البكرات بالتساوي حول قفص التجديل في أربعة أقسام، مما يوفر هيكلًا صلبًا وأداءً موثوقًا وسرعات تشغيل عالية.
  • مزودة بعلبة تروس أسطوانات بـ 36 خطوة ونظام أسطوانات فصل الضفائر الطبيعي النشط المزدوج، مما يقلل من خطر تلف سطح الموصل أثناء عملية التجديل.
  • يمكن تجهيز نظام التحكم في شد الأسلاك داخل قفص التجديل إما بنظام ميكانيكي أو بنظام تحكم مدمج يجمع بين التحكم الميكانيكي والتحكم الهوائي بواسطة صمام تناسبي والتحكم بالموجات فوق الصوتية، للحفاظ على جودة تجديل مستقرة.
  • يحتوي النظام على جهاز كشف انقطاع الكابل، حيث يقوم بإيقاف الماكينة تلقائيًا وبشكل فوري عند حدوث انقطاع، مما يساعد على حماية جودة المنتج وتقليل وقت التوقف.
  • تعتمد ماكينة التجديل الصلب على نظام تحكم رقمي كامل بسرعة التيار المستمر ومنصة تحكم ذكية قائمة على PLC. ويتم عرض بيانات القياس وحالة التشغيل والإنذارات ومعلومات الأعطال من خلال واجهة HMI لتوفير مراقبة وتشغيل سهلين.
