LHD450
ماكينة سحب أسلاك الألمنيوم (آلة تخفيض قطر قضبان الألمنيوم)
Aluminum Wire Drawing Machine
تقوم ماكينات تخفيض قطر القضبان بتحويل قضبان الألمنيوم القياسية وسبائك الألمنيوم بقطر Ø9.5 مم إلى موصلات مفردة بأقطار دقيقة، وتجهيزها لعمليات التجديل والتجميع والعزل أو المراحل الأخرى في إنتاج الأسلاك والكابلات.
تصل الكابلات النهائية إلى القطر المطلوب لعمليات التجديل والتجميع والعزل أو غيرها من مراحل إنتاج الموصلات في مصانع الأسلاك والكابلات.
المواصفات
ماكينة تخفيض قطر قضبان سبائك الألمنيوم سلسلة LHD450
| الموديل | عدد قوالب السحب | قطر قضيب الإدخال (مم) | قطر الكابل الخارج (مم) | السرعة القصوى للسحب (م/ث) | الاستخدامات |
| | 9 | Ø9.5 ألمنيوم سبائكي | 3.5–4.5 | 16 | سحب كابلات سبائك الألمنيوم؛ كما أنها متوافقة أيضًا مع كابلات الألمنيوم القياسية |
| Ø9.5 ألمنيوم قياسي | 3.3–4.5 | 20 | |||
| | 11 | Ø9.5 ألمنيوم سبائكي | 2.8–4.5 | 20 | |
| Ø9.5 ألمنيوم قياسي | 2.6–4.5 | 23 | |||
| | 13 | Ø9.5 ألمنيوم سبائكي | 2.3–4.5 | 21 | |
| Ø9.5 ألمنيوم قياسي | 2.1–4.5 | 25 |
| الموديل | عدد قوالب السحب | قطر قضيب الإدخال (مم) | قطر الكابل الخارج (مم) | السرعة القصوى للسحب (م/ث) | الاستخدامات |
| | 9 | Ø9.5 | 2.8–4.5 | 20 | لسحب كابلات الألمنيوم القياسية |
| | 11 | Ø9.5 | 2.3–4.5 | 22 | |
| | 13 | Ø9.5 | 1.6–4.5 | 25 |
المكونات القياسية
- وحدة سحب الكابلات
- مجمع الكابلات
- وحدة السحب واللف الهوائية ببكرتين
- وحدة تجهيز طرف الكابل وتمريره عبر قالب السحب
- وحدة تحكم PLC من سيمنس
- نظام التحكم بسرعة التيار المستمر
- واجهة تشغيل بشاشة لمس HMI
- خزانة التحكم الكهربائية
- وحدة تحكم المشغل
- نظام تبريد وتزييت قوالب السحب

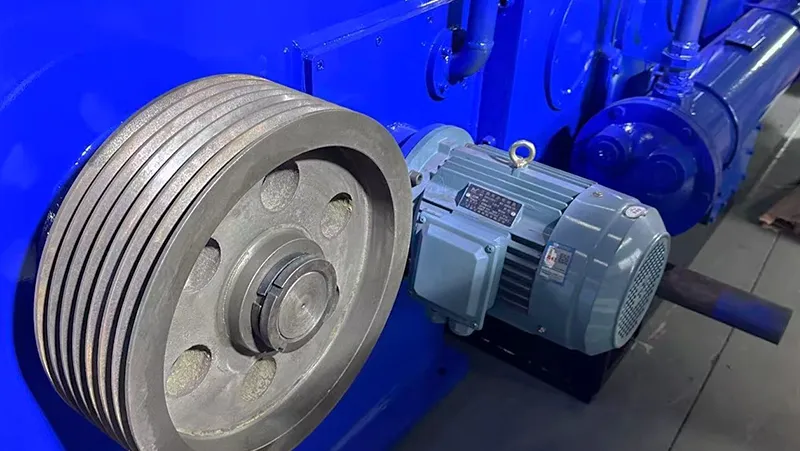

- نظام تبريد وتزييت ناقل الحركة بالتروس
- قاعدة مائلة لتجميع الزيت
المميزات
- يصل نظام السحب واللف الهوائي ببكرتين إلى سرعة تبديل البكرة بسرعة، ويمكنه تبديل البكرات عند انخفاض السرعة إلى 8–12 م/ث، مما يقلل وقت التوقف أثناء الإنتاج.
- أثناء عملية تبديل البكرة، يبقى قطر الكابل عند الطرف الأمامي ضمن ±0.01 مم، مما يقلل كمية الهدر الناتجة.

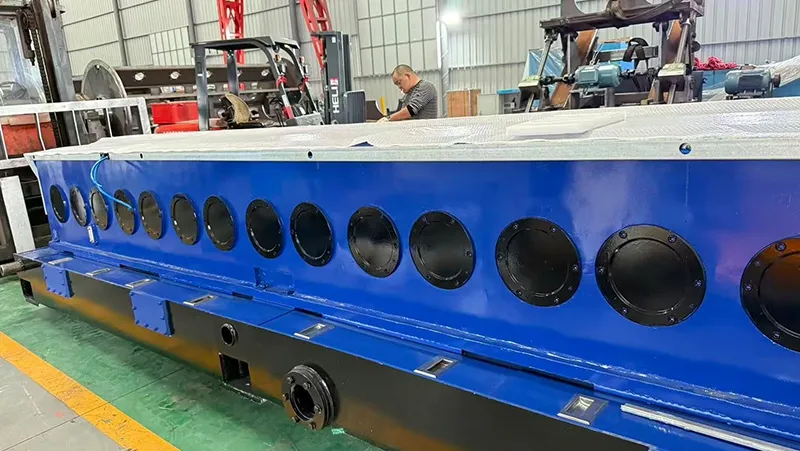

- توفر فتحات الوصول للصيانة في خزان زيت ماكينة سحب الكابلات سهولة إزالة الأجزاء وفحص المنطقة وإجراء أعمال الصيانة الدورية.
- يحتوي الإطار المتحرك على هيكل دعم مزدوج لضمان تشغيل أكثر سلاسة، كما يمكن ضبط موضع العكس كهربائيًا أثناء الإنتاج.
- يستخدم مجمع الكابلات مقياس جهد غير تلامسي، مما يوفر عمرًا تشغيليًا أطول لنظام التخزين، وضبطًا خطيًا مستقرًا، واستجابة أسرع أثناء تبديل البكرات.
- يحتوي حامل فك اللف بذراع دوار على موضعين للتشغيل، مما يسمح باستمرار تغذية القضبان وربطها دون إيقاف ماكينة السحب الرئيسية.
- عند اكتشاف حامل فك اللف الدوار أي خلل في تغذية القضيب، تتوقف ماكينة سحب الكابلات تلقائيًا لمنع أخطاء السحب أو تلف الكابل.
- يوفر نظام التحكم الرقمي الكامل بسرعة التيار المستمر، وبرمجة PLC، وعرض القياسات، وعرض الأعطال، وإنذار الأعطال، والإيقاف التلقائي تحكمًا أفضل للمشغلين في خط السحب بالكامل.
تكرّس شركة Deyang XDG جهودها لتصميم وتصنيع ماكينات الأسلاك والكابلات، بدءًا من خطوط إنتاج الصب والدرفلة المستمرة للقضبان المعدنية وصولًا إلى سحب الأسلاك، وتجديل الكابلات والقضبان، وتشكيل الكابلات، والبثق.
وبالإضافة إلى توريد معدات إنتاج الأسلاك والكابلات، نختص بتوفير حلول متكاملة تساعد مصنّعي الأسلاك والكابلات حول العالم على تحسين كفاءة الإنتاج وموثوقية التشغيل.
تُستخدم معداتنا، بما في ذلك خطوط إنتاج الصب والدرفلة المستمرة (CCR)، وماكينات سحب الكابلات، وماكينات تجديل الكابلات والقضبان، وماكينات تشكيل الكابلات، بالإضافة إلى المعدات المساعدة مثل ماكينات جمع الكابلات الجاهزة وماكينات تغليف وتعبئة الكابلات، على نطاق واسع في إنتاج كابلات نقل الطاقة، والموصلات الكهربائية، وكابلات الاتصالات، وكابلات الطاقة الشمسية الكهروضوئية، وغيرها.
