LFD450

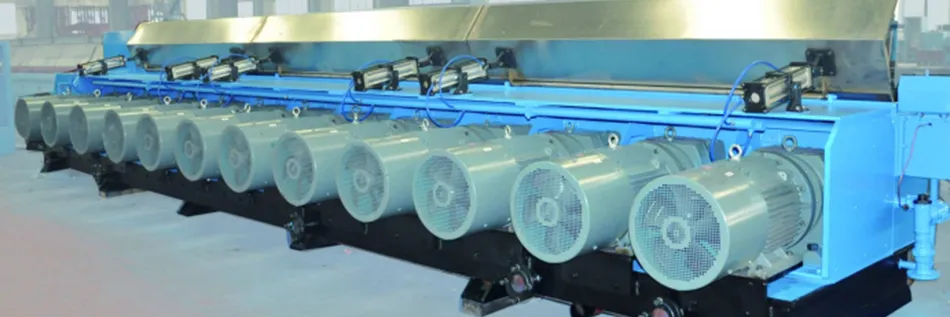

ماكينة سحب أسلاك الألمنيوم (آلة تخفيض قطر قضبان الألمنيوم بدون انزلاق)
Aluminum Wire Drawing Machine
تحافظ ماكينات تخفيض قطر القضبان بدون انزلاق على تزامن سرعة الكابل مع أسطوانات السحب أثناء عملية سحب الكابلات، مما يقلل الانزلاق النسبي ويساعد على حماية سطح الكابل.
تقوم بمعالجة قضبان سبائك الألمنيوم عالية المتانة وعالية التوصيل الكهربائي والمقاومة للحرارة بقطر Ø9.5 مم، بالإضافة إلى قضبان الألمنيوم القياسية، وتحويلها إلى كابلات مفردة بأقطار Ø1.8–4.5 مم.
بعد إجراء بعض التعديلات على الأجزاء المحددة، يمكن لنفس إعداد ماكينة السحب أيضًا معالجة كابلات الألمنيوم القياسية وكابلات سبائك الألمنيوم ذات الأشكال الخاصة.
المواصفات
| الموديل | عدد قوالب السحب | قطر قضيب الإدخال (مم) | قطر الكابل الخارج | السرعة القصوى للسحب (م/ث) | طريقة السحب واللف |
| | 9 | Ø9.5 | الكابل الدائري: 2.8–4.5 مم؛ الكابل المشكل: 7–16 مم² | 20 | الكابل المشكل يستخدم نظام السحب واللف ببكرة واحدة |
| | 11 | Ø9.5 | الكابل الدائري: 2.3–4.5 مم؛ الكابل المشكل: 7–16 مم² | 22 | |
| | 13 | Ø9.5 | الكابل الدائري: 1.8–4.5 مم؛ الكابل المشكل: 7–16 مم² | 25 |
المكونات الرئيسية
المكونات القياسية
- حامل فك اللف الدوار ثنائي الرأس
- الوحدة الرئيسية لسحب الكابلات
- مجمع الكابلات
- وحدة السحب واللف الهوائية ببكرتين
- وحدة تجهيز طرف الكابل وتمريره عبر قالب السحب
- وحدة تحكم PLC من سيمنس
- نظام التحكم بسرعة التيار المستمر
- واجهة تشغيل بشاشة لمس HMI
- خزانة التحكم الكهربائية
- وحدة تحكم المشغل
- نظام تبريد وتزييت قوالب السحب
- قاعدة مائلة لتجميع الزيت
المعدات الاختيارية
- نظام التحكم بسرعة التيار المتردد بتغيير التردد
- نظام التحكم بمحرك سيرفو
المميزات
- يحتوي كل أسطوانة سحب على محرك ومخفض سرعة مستقل، مما يسمح بضبط نسبة السحب في كل مرحلة من خلال نظام التحكم الكهربائي.
- يقلل تصميم السحب بدون انزلاق الحركة النسبية بين الكابل وسطح أسطوانة السحب، مما يقلل من تآكل الأسطوانات ويساعد على تحسين جودة سطح الكابل النهائي.
- تستخدم الوحدة الرئيسية لسحب الكابلات غطاءً هوائيًا وقاعدة مائلة لتجميع الزيت، مما يجعل خزان سائل السحب أسهل في التنظيف والصيانة.
- يصل نظام السحب واللف الهوائي ببكرتين إلى سرعة تبديل البكرة بسرعة، ويمكنه تبديل البكرات عند انخفاض السرعة إلى 8–12 م/ث.
- أثناء تبديل البكرات، يبقى قطر الطرف الأمامي للكابل ضمن نطاق دقيق ±0.01 مم، مما يساعد على تقليل هدر الكابلات.
- يستخدم الإطار المتحرك هيكل دعم مزدوج لضمان حركة مستقرة، كما يمكن ضبط موضع العكس كهربائيًا أثناء الإنتاج.
- يستخدم مجمع الكابلات مقياس جهد غير تلامسي، مما يوفر عمرًا تشغيليًا أطول، وضبطًا خطيًا سلسًا، واستجابة أسرع أثناء تبديل البكرات.
- يحتوي حامل فك اللف بذراع دوار على موضعين للتشغيل، مما يسمح باستمرار تغذية القضبان وربطها دون إيقاف ماكينة السحب.
- عند حدوث خلل في فك اللف أو تغذية القضيب، تتوقف ماكينة سحب الكابلات تلقائيًا لمنع أخطاء السحب أو تلف الكابل.
- يوفر نظام التحكم الرقمي الكامل بسرعة التيار المستمر، والتحكم بواسطة PLC، وعرض القياسات، وعرض الأعطال، وإنذار الأعطال، والإيقاف التلقائي تحكمًا أفضل للمشغلين في عملية السحب.
