خط إنتاج الألمنيوم بالصب والدرفلة المستمرة (2+14 وحدة درفلة)
Aluminum Continuous Casting and Rolling Line
تنتج خطوط إنتاج الألمنيوم عالية الإنتاجية بالصب والدرفلة المستمرة قضبان ألمنيوم نقية وقضبان سبائك الألمنيوم المستخدمة في تصنيع الكابلات والموصلات.
بعد تنقية وترشيح الألمنيوم المنصهر، يتم إدخاله إلى ماكينة الصب لتشكيل قضيب مصبوب صلب. لا يحتاج قضيب الألمنيوم المصبوب إلى التبريد أو التخزين أو إعادة التسخين، حيث ينتقل مباشرة إلى مطحنة الدرفلة ويتم درفلته للوصول إلى القطر المطلوب عبر عدة مراحل.
تعمل عملية الصب والدرفلة المباشرة على تقليل مراحل الإنتاج التقليدية، مما يساعد المصانع على إنتاج القضبان بكفاءة أعلى وجودة أكثر استقرارًا.
- قضبان الألمنيوم
تُستخدم بشكل رئيسي لإنتاج قضبان الألمنيوم الدائرية الكهربائية بأقطار تتراوح من Ø9.5 مم إلى Ø15 مم، وقضبان سبائك الألمنيوم من سلاسل 1xxx و3xxx و6xxx و8xxx. كما يمكن لبعض تكوينات خطوط إنتاج الألمنيوم بالصب والدرفلة المستمرة إنتاج القوالب الأولية المصنوعة من الألمنيوم. - الصناعات النهائية المستخدمة
يتم توريد القضبان النهائية بشكل رئيسي إلى صناعة الأسلاك والكابلات لاستخدامها كمواد موصلة لكابلات الطاقة والموصلات الهوائية، مع استخدامات إضافية في نقل الطاقة، ومركبات الطاقة الجديدة، وقطاع الإنشاءات، وتطبيقات الأجهزة المنزلية.
| الموديل | المقطع العرضي للصب (مم²) | قطر القضيب (مم) | السرعة القصوى النهائية للدرفلة (م/ث) | أقصى إنتاجية (طن/ساعة) | عدد وحدات الدرفلة | ترتيب وحدات الدرفلة | |
| XDG2100+(2H+14F) | 3400 | Ø9.5, Ø12, Ø15 (قضبان المنيوم) | 12 | قضبان سبائك الألمنيوم: 4.5 مم | قضبان الألمنيوم: حوالي 8 مم | 16(2+14) | 2 وحدات درفلة ثنائية الأسطوانات + 14 وحدة درفلة ثلاثية الأسطوانات + 10 وحدات درفلة ثلاثية الأسطوانات اختيارية |
المكونات القياسية

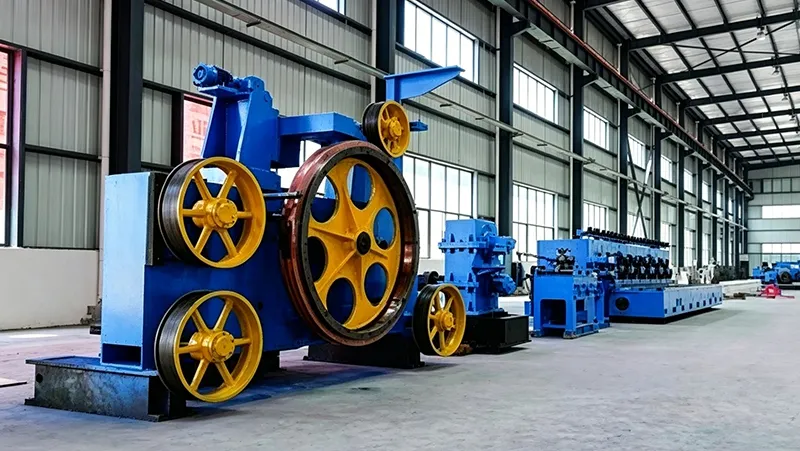

- ماكينة الصب المستمر
- جهاز السحب والمحاذاة الأمامي
- مقص دوار
- ماكينة التقويم
- مطحنة الدرفلة الأولية
- مطحنة الدرفلة النهائية
- وحدة التبريد السريع

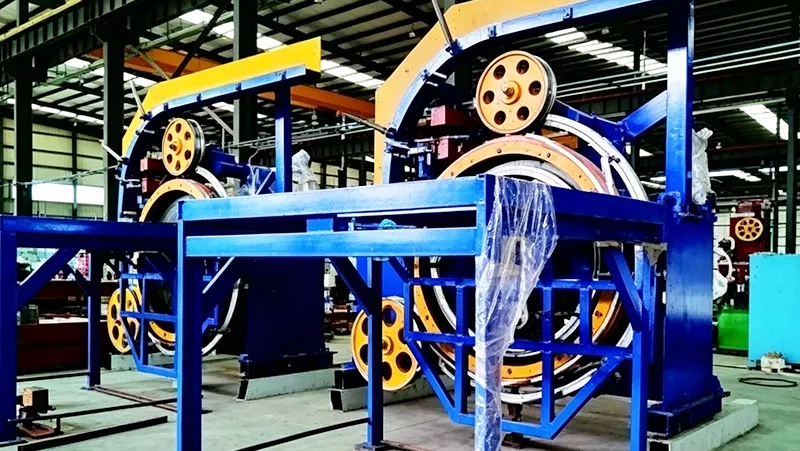

- نظام السحب واللف للقضبان
- نظام تزييت علبة التروس
- نظام تبريد المستحلب
- نظام التحكم الكهربائي
المعدات الاختيارية
- فرن صهر بسعة 8 أطنان
- فرن حفظ بسعة 8 أطنان أو 10 أطنان
- جهاز التحريك الكهرومغناطيسي
- مقص هيدروليكي
- بكرات درفلة من فولاذ H13
- نظام السحب واللف للقضبان ببكرتين
شحن الفرن ← فرن الصهر ← التنقية في فرن الحفظ مع التحريك ← الترشيح وإزالة الغازات ← الصب المستمر لتشكيل القضيب المصبوب ← السحب والمحاذاة الأمامية ← معالجة القضيب المصبوب وتشمل القص بالمقص الدوار وفحص القالب الأولي والتقويم ← التسخين بالحث الكهربائي لقضبان سبائك الألمنيوم المصبوبة ← التغذية الأوتوماتيكية إلى مطحنة الدرفلة ← الدرفلة المستمرة ← التبريد السريع ← السحب والمحاذاة الخلفية ← نظام السحب واللف ببكرتين ← لف قضبان سبائك الألمنيوم ← المنتج النهائي
