ماكينات جمع الكابلات الجاهزة
Take-Up Machines

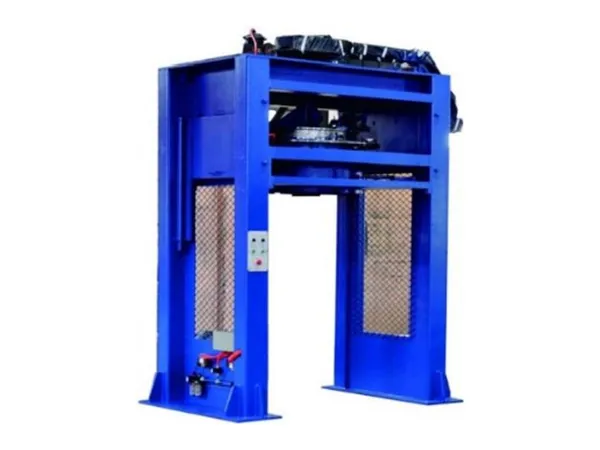

تم تصميم ماكينة جمع الكابلات الجاهزة للعمل مع ماكينات سحب الأسلاك وخطوط البثق، حيث تقوم بجمع ولف الأسلاك المعدنية (مثل الألمنيوم والنحاس) والكابلات البلاستيكية المبثوقة PVC وPP وPE بكفاءة على شكل ملفات مرتبة ومضغوطة.
تقوم الماكينة بترتيب ملفات الكابلات بنمط متداخل على شكل وردة (Rosette)، مما يسمح بجمع كمية أكبر من الكابلات داخل إطار الماكينة مع الحفاظ على ترتيب وضغط كل ملف بشكل منظم.
المواصفات
| قطر الكابل (مم) | 1.3–4.5 (hard wire ≥1.38) |
| السرعة القصوى لجمع الكابل (م/ث) | 25 |
| قطر بكرة الفك (مم) | ⌀850 |
| أقصى وزن تحميل (كجم) | 2000 |
| أبعاد إطار السلة (مم) | ⌀1000×⌀600×1700 |
| عدد بكرات اللف | 2 |
ملاحظات
بالنسبة للأسلاك اللينة، يتم اختيار سرعة جمع الكابل وفقًا لسرعة عملية التخمير.
بالنسبة للأسلاك الصلبة، يتم اختيار سرعة جمع الكابل وفقًا لسرعة إنتاج الماكينة الرئيسية.
المكونات الرئيسية
- الإطار الرئيسي
- آلية جمع الملفات
- آلية جمع الملفات بنمط الوردة (Rosette)
- النظام الهوائي
- عربة الجمع
المميزات
- يتم تحقيق ترتيب الملفات بنمط الوردة (Rosette) من خلال آلية لا مركزية مدمجة مع نظام تخزين، حيث يتم دفع السلك إلى الحلقة الداخلية لسلة الجمع وترتيبه بشكل متتابع.
- أثناء استبدال البكرة، يتم تشغيل آلية التخزين بواسطة أسطوانات هوائية وقضبان مرتبطة بسلسلة، مما يسمح باستمرار التشغيل دون إيقاف خط الإنتاج.
- تدعم الأنظمة الهوائية عمليات الكبح وتغيير البكرات وضغط السلك لضمان تشغيل سلس ومستقر.
- تتكون عربة الجمع من إطار قاعدة وعجلات حركة ونظام قيادة، وتتحرك وتتراجع تلقائيًا عند الوصول إلى عدد الأمتار المحدد مسبقًا لإجراء عملية تغيير البكرة.
تكرّس شركة Deyang XDG جهودها لتصميم وتصنيع ماكينات الأسلاك والكابلات، بدءًا من خطوط إنتاج الصب والدرفلة المستمرة للقضبان المعدنية وصولًا إلى سحب الأسلاك، وتجديل الكابلات والقضبان، وتشكيل الكابلات، والبثق.
وبالإضافة إلى توريد معدات إنتاج الأسلاك والكابلات، نختص بتوفير حلول متكاملة تساعد مصنّعي الأسلاك والكابلات حول العالم على تحسين كفاءة الإنتاج وموثوقية التشغيل.
تُستخدم معداتنا، بما في ذلك خطوط إنتاج الصب والدرفلة المستمرة (CCR)، وماكينات سحب الكابلات، وماكينات تجديل الكابلات والقضبان، وماكينات تشكيل الكابلات، بالإضافة إلى المعدات المساعدة مثل ماكينات جمع الكابلات الجاهزة وماكينات تغليف وتعبئة الكابلات، على نطاق واسع في إنتاج كابلات نقل الطاقة، والموصلات الكهربائية، وكابلات الاتصالات، وكابلات الطاقة الشمسية الكهروضوئية، وغيرها.
